MHZS免基础式混凝土搅拌站_参数价格

配料机: PLD3200
水泥仓: 120T
产品规格: 标配
颜色: 自选
品牌: 中睿重工
主机型号: JS2000
服务热线: 166-9661-4999
产品详情

1.免基础式搅拌站介绍:
免基础混凝土搅拌站是从传统的固定式混凝土搅拌站的基础上发展而来。

免基础并非是不需要做地基,相反,它同样是需要打地基和做路面硬化的,

只是它不需要像传统的固定式混凝土搅拌站一样,构建一个很深的地基,只需要打一个很浅的地基。

免基础混凝土搅拌站免除了设计、安装基础的过程,为客户节省了时间和成本。

目前,免基础混凝土搅拌站主要分为料斗提升式和皮带式两种。

2.免基础搅拌站优势:
1、免基础搅拌站配料系统采用的的框架式结构,所有设备部件都放置在一个厚重的钢结构底盘上,

优点时增加了设备的稳定性和受力面积,但是缺点时增加了设备的重量,给搅拌站运输和移动增加了难度。
2、搅拌单元和计量单元采用框架式结构,两者通过螺栓连接在一起,走台采用铰接方式连接,

运输时可将其沿铰点折起,减少运输空间。

3、电气系统采用快插接头形式,减少了设备的安装周期。

4、.安装底架可通过不同连接形式,更方便地根据客户场地情况,设计不同非标形式的搅拌站。

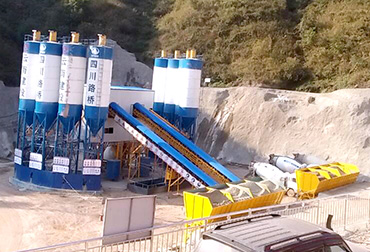

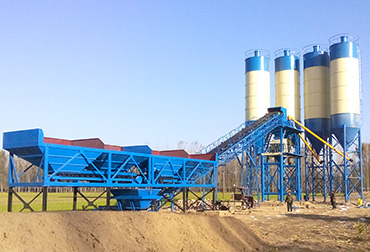

3.免基础搅拌站展示:


主要细节;

免基础混凝土搅拌站搅拌系统分为两种;

第一种:强制式双卧轴混凝土搅拌机搅拌系统由:

电动机、皮带轮、减速器、开式齿轮、搅筒搅拌装置、供油装置等部件组成。

工作时,电动机带动二级齿轮减速器,减速器两轴经两对开式齿轮分别带动两根水平的搅拌轴反向等速回转。


202148


第二种:MPC立轴行星式搅拌机搅拌系统由:搅拌臂及其叶片做行星运动,搅拌轨迹连续、搅拌运动剧烈、匀质性好;

搅拌叶片角度合理,搅拌效率高,降低衬板、叶片的磨损;底刮板清理底部物料,侧刮板清理侧面物料,具有自动清洗功能;

底刮板搅拌同时提高卸料速度。


202148

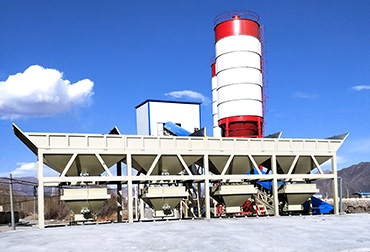

免基础混凝土搅拌站配料系统;

免基础混凝土搅拌站使用 PLD型混凝土配料机,该机整体为“一”字形结构。储料斗和称量斗均为气动扇形门设计。

秤量方式为传感器秤量,可对四种骨料单独计量,提高配料精度。

出料皮带机为槽形皮带机,由包胶滚筒带动,滚筒为电动驱动。


202148

免基础混凝土搅拌站输送系统;

(1)料斗提升式制动电机经减速器带动卷筒转动,钢丝绳经过滑轮牵引料斗沿上料架轨道向上爬升,当升至一定高度时,

料斗底部斗门之上的一对滚轮进入上料架水轨道,斗门自动打开,物料经进料嘴进入搅拌筒内。


(2)螺旋输送机采用优质钢管刚性好;双节距叶片,减少物料输送压缩程度;优质减速箱,重型设计,转矩大、噪音低;

可选万向球接,使安装调节转向方便;配品质优良的中吊轴承及尾部轴承,且方便安装;


(3)皮带输送机一般作为中大型混凝土搅拌站的骨料配套输送设备使用,具有输送能力强,输送距离远,

结构简单易于维护等特点,能方便地实行程序化控制和自动化操作

20201228



   免基础混凝土搅拌站的中枢是控制系统,整机采用计算机控制,既可自动控制,也能手动操作,操作简单,易于掌握。动态面板显示,

能清楚了解各部件的运行情况,同时可以存储和打印报表资料。

2022116

免基础混凝土搅拌站水泥仓;

(1)片装水泥仓为组合式水泥仓,仓体是压力机成型压铸而成,产品体积小,便于运输。适合出口装集装箱及国内远途运输。
(2)
整体水泥仓的为一体式水泥仓,体积大,货物本身超长超高,适合近途运输,其中200吨,300吨水泥仓需要现场制作。

(3)卧式水泥仓为圆柱形结构,底部由四条圆管支腿支撑整个仓体,整仓全部为钢结构形式,焊接而成;

顶部设有除尘器及压力安全阀。卧式水泥仓符合行业标准,仓体采用钢板加槽箍,支腿采用国标管组焊而成。



技术参数

项目最大生产率搅拌机型号配料机型号卸料高度工作循环时间称量精度
MHZS2525m³/hJS500PLD8003800(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS3535m³/hJS750PLD12003800(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS5050m³/hJS1000PLD16003800(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS6060m³/hJS1000PLD16003800(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS7575m³/hJS1500APLD24003800(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS9090m³/hJS1500BPLD24003800(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS120120m³/hJS2000PLD32003800(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS150150m³/hJS3000PLD32004100(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS180180m³/hJS3000PLD48004100(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS240240m³/hJS4000PLD56004100(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%

MHZS270270m³/hJS4000PLD60004200(mm)72(S)

骨料

2%

水泥

1%

1%

外加剂

1%
